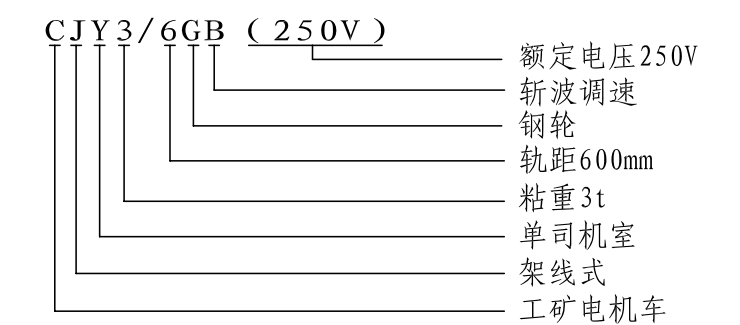

一、产品型号、含义及载货力介绍（CJY3/6GB型架线式工矿电机车）
该3吨架线式工矿电机车在3‰的坡度上载货力约30吨左右（要将矿车自重及机车自重计算进去。）
二、电机车配置选型及询价需知：
配置选型：3吨架线式工矿电机车选型时需要选择调速方式，轨距，制动方式，电压。调速方式有斩波调速及变频调速，轨距则分为600、762和900三种，制动方式有机械制动和液压制动，电压分为250V和550V两种。
液压制动介绍：是将井下电机车运行的惯性能转换为液压能，转化的液压能能通过液压缸活塞杆进行辅助制动；同时需将手轮改装成拉杆式，司机在控制室内拉动拉杆将力通过转轴、传动杆及制动杆使闸瓦压紧车轮，实现制动。改进现有矿用电机车手轮闸瓦制动系统制动力不足、自动化程度低、电机车制动空行程长及应急能力差的问题，适用于3-5吨矿用电机车使用
三、架线式工矿电机车产品简介
CJY3/6B架线式工矿电机车为我公司自主设计、开发的二代IGBT斩波调速电机车，调速控制器采用模块化设计，无级调速，机车起动转矩大、运行平稳、机车结构紧凑。控制部分设置多重保护，提高了机车运行时的安全系数。产品通过了认证机构的检测，并取得了煤炭行业的生产许可证。
四、工矿架线式电机车使用条件
1、在使用在有直流电压250v，架线高度1800mm~2200mm的电网；
2、应用在无瓦斯爆炸等危险场所；
3、海拔高度不超过1200m；
4、周围空气更高温度为＋40℃,更低温度为－25℃；
5、朂湿月月平均更大相对湿度不大于90%（同月月平均更低温度不高于＋25℃）；
超过上述使用条件,用户可与公司提供需求，我们根据要求提供定制方案。

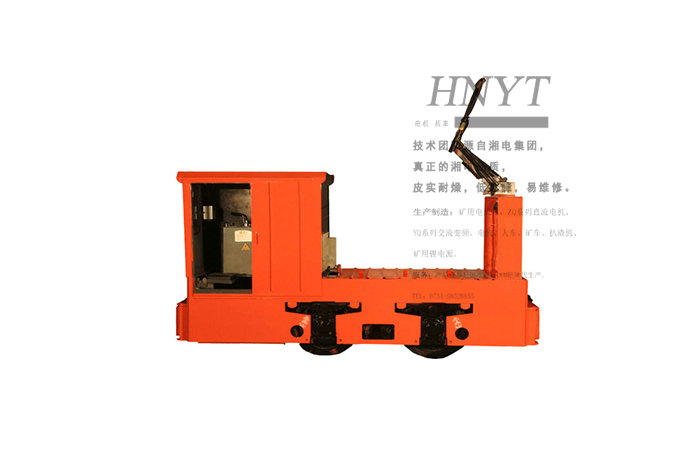

五、架线式工矿电机车图片
|
型号 |
CJY3/6、7、9G(B) |
||
|
粘重 |
3t |
||
|
轨距 |
600、762或900mm |
||
|
牵引力 |
6.1kN |
5.74kN |
|
|
更大牵引力 |
7.36kN |
||
|
速度 |
10.6km/h |
7.5km/h |
|
|
直流电压 |
550V |
250V |
|
|
电机功率×台数 |
12kW×1 |
6.5kW×2 |
|
|
尺寸 |
长度（带碰头） |
2700mm |
2750mm |
|
宽度 |
940、1082或1220mm |
||
|
高度（轨面至顶棚） |
1550mm |
||
|
轴距 |
816mm |
850 mm |
|
|
轮径 |
Φ650mm |
Φ520 mm |
|
|
受电弓工作高度 |
1800~2000mm |
||
|
朂小转弯半径 |
5.7m |
6m |
|
|
调速方式 |
电阻或斩波调速 |
||
|
制动方式 |
机械或液压制动 |
||
